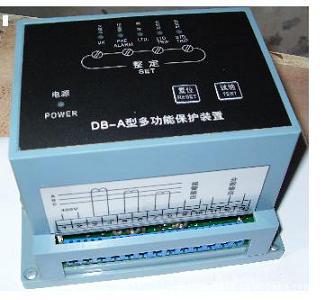

技术性能：
1．在电网电压变化为额定电压的±10%范围内，频率变化为额定频率的±5%范围内，
DB-A保护器能正常工作。
2．多功能保护装置电源为：
工作电压：AC100V 50HZ / AC380V 50HZ（电源电压订货时注明），额定输入电流为：5A，
A.B.C三相功耗3×1VA。
3．过载预报警功能：过载5～10%时（可调），经延时15秒保护装置动作，保护器本身的报警指示灯亮，
并有无源触点信号输出，供外接声光报警用。
4．过载长延时保护功能：当发电机负载电流达到125～135%额定电流时，延时15～30秒，保护器动作，
输出触点信号，使断路器分断。
5．过载短延时保护功能：当发电机负载电流至200～250%额定电流时，保护装置在0.2～0.6秒内动作，
输出触点信号，使断路器分断。
6．欠电压保护功能：当发电机端电压降低至额定电压的70%以下时，经延时2～3秒保护装置动作，
输出触点信号，使断路器分断。
7．多功能保护装置输出触点负载能力：
AC 380V 10A（电阻负载）
DC 28V 10A（电阻负载）
8．环境条件
环境温度为0～+55℃，相对湿度为95%，有船舶运行中产生的冲击、振动、油雾、盐雾。
7．外形尺寸及安装尺寸：
外形尺寸：长×宽×高 150×105×99mm
安装尺寸：长×宽 140×95mm
8．外部接线图，如图所示
使用方法：
1．按外接线图连接无误，接通电源，“电源”指示灯亮。
2．按下“试验”按钮，“欠压”、“予报警”、“短延时”灯亮，“超限”指示灯闪光计时
（闪光频率1HZ），计时到后“长延时”指示灯亮。
3．按下“复位”按钮，装置复位，表示内部功能正常。
4．现场调试时，调节“欠压”“予报警”“短延时”“长延时”电位器（顺时针增加），使分断动作在
所需设定值范围内。
5．每次动作后，装置对其有记忆功能，复位后装置恢复正常。
6．产品出厂时，延时时间各设定为：欠压3秒，予报警15秒，短延时0.6秒，长延时20秒。
（用户有特殊要求时，订货时可说明。）
注：欲改变上述各延时时间可将面板取下，将相应时间位置的小开关向上拨动即可。
